籃式過濾器

: 更新時間2023-01-23 10:45:25; 產品名稱; 型??????? 號SD21、SD22; 公稱通徑DN65~DN300; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

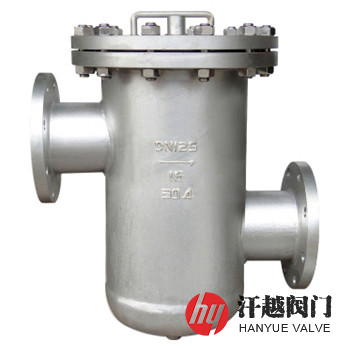

多濾筒式籃式過濾器產品概述

SD22、SD21多濾筒式籃式過濾器是一種由筒體、封頭、筒蓋、高低接管、濾芯、排放口和放空口等組成的法蘭連接多濾筒式籃式過濾器，其由濾籃和圓柱狀濾筒構成的濾芯通過濾座連接環固定在筒體內，并且介質入口設置在濾籃端口的上方，而出口則在它的下方，從而將進料口與出料口隔開，當流體由進料口流入，流經濾芯后，其中的固體顆粒則沉積在濾籃底部或緊緊附著在圓柱狀濾筒的絲網上，而過濾后的潔凈物料則從出料口流出進入設備或儀表中。該過濾器提高了濾網的實際有效過濾面積，減少了清理頻次，減輕了人員勞動強度，特別適用于固體雜質含量較多，粘度較大的介質，安裝在管線上能確保所有裝置免受因管道內雜質、鐵銹及焊渣等造成的堵塞和損壞，從而降低了維修費用和生產損失。與本產品同系列的還有SD22焊接連接多濾筒式籃式過濾器。

多濾筒式籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	20	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	高低接管	20	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	封頭	20	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	法蘭	A105	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	筒蓋	Q235B	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	密封墊	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
7	濾芯	304	304	304	316	316L
8	螺柱	35CrMo	35CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	30CrMo	30CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
10	排放口	304	304	304	316	316L
11	放空口	304	304	304	316	316L

多濾筒式籃式過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	HG/T 21637-2021 化工管道過濾器系列
法蘭標準	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
檢驗試驗	HG/T 21637-2021 化工管道過濾器系列
過濾精度	0.02mm ~ 16.0mm

多濾筒式籃式過濾器結構尺寸

公稱壓力 PN	公稱直徑 DN	尺寸
公稱壓力 PN	公稱直徑 DN	L	H	H1	H2	H3	L1
10 ~ 40	65	459	554	975	198	129	70
	80	459	554	975	198	129	70
	100	513	687	1217	246	173	100
	125	513	687	1217	246	173	100
	150	575	794	1396	283	209	120
	200	706	976	1708	339	269	150
	250	798	1123	1969	392	332	160
	300	869	1272	2214	443	375	180
以上為PN10 ~ PN40法蘭連接結構尺寸，如需其他公稱壓力、公稱直徑及焊接連接結構尺寸，請聯系我們！

多濾筒式籃式過濾器結構圖

多濾筒式籃式過濾器

本產品有無支腿和帶支腿兩種結構，默認的為無支腿形式，如需帶支腿煩請在合同中說明。尊敬的用戶，如你需訂購我廠管道過濾器產品，咨詢時煩請說明類型代號、公稱尺寸、公稱壓力或壓力等級、端部連接型式、材料(包括筒體、法蘭、濾筒、濾網等)及過濾精度等，我公司可按客戶需求承接定制。
