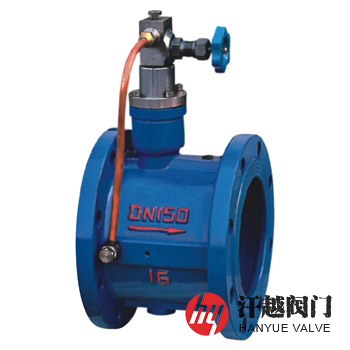

HH48X微阻緩閉蝶式止回閥產品概述

HH48X微阻緩閉蝶式止回閥是一種安裝在水泵出口，靠介質壓力推動蝶板開啟，非正常停泵時，靠蝶板自重和介質倒流壓力推動蝶板，先快速關閉80%左右，然后利用油缸阻尼作用，使其慢速關閉剩余20%左右，防止破壞性停泵水錘發生的閥門。當介質流過該閥時，蝶板由于受到流體本身的推力被平穩推開，當入口壓力下降低于出口壓力時，介質將產生回流，此時蝶板在自重和扭轉彈簧力及介質倒流壓力的作用下，將自動關閉，當關閉到80%行程時，由于受到活塞組件的作用力使得蝶板緩慢關閉剩余20%行程，直至閥口完全關閉，它通過調節針閥可改變緩閉時間長短。本產品具有設計合理、結構新穎、體積小、重量輕，流體阻力小、壓損少、效率高，介質逆流時能緩慢關閉，可有效地消除水錘和噪聲，它密封性好、啟閉平穩、耐磨損、經久耐用，油壓、緩閉不受介質影響，有較好的節能效果等優點，特適用于介質為清水、污水、海水或物理化學性質類似于水的其他液體的給排水管道上，安裝在水泵出口處用以防止介質逆流和非正常停泵時破壞性水錘的發生，保障管線的使用安全。

HH48X微阻緩閉蝶式止回閥部件材料

HH48X微阻緩閉蝶式止回閥技術規范

HH48X微阻緩閉蝶式止回閥外型尺寸

HH48X微阻緩閉蝶式止回閥結構圖

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料、使用介質及法蘭標準等。本產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。
